铁路接触线校直轮线路检修正弯器接触网用五轮校直器

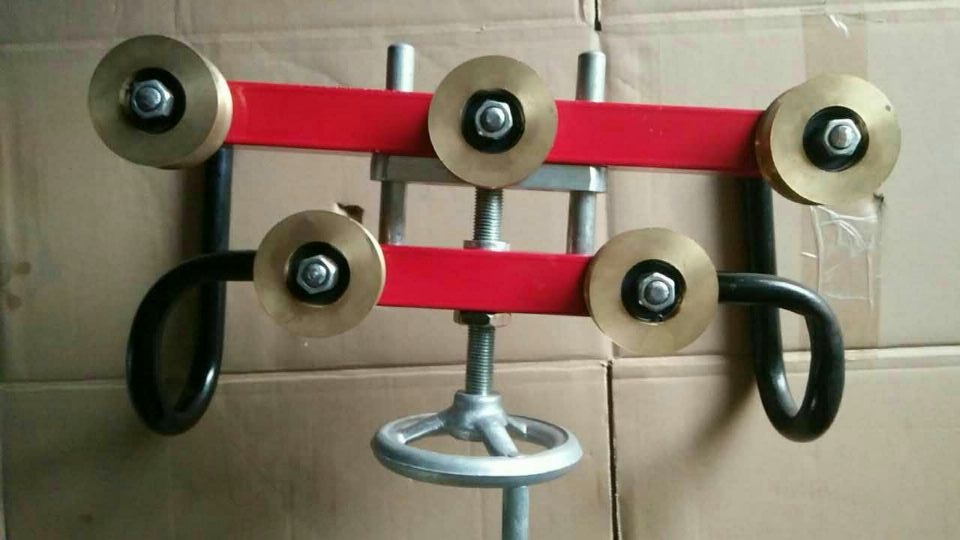

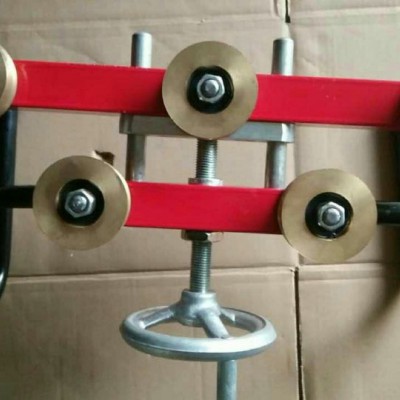

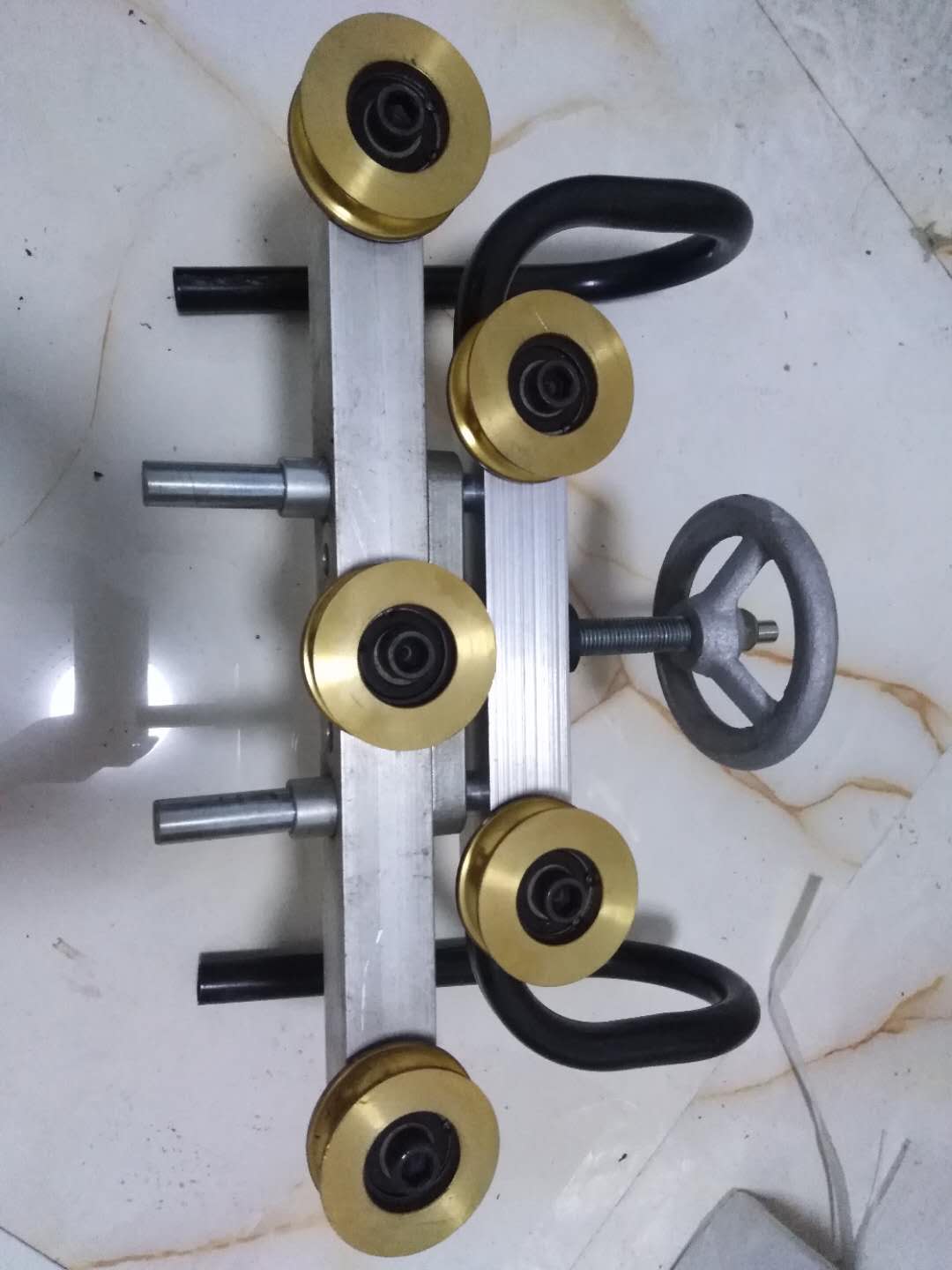

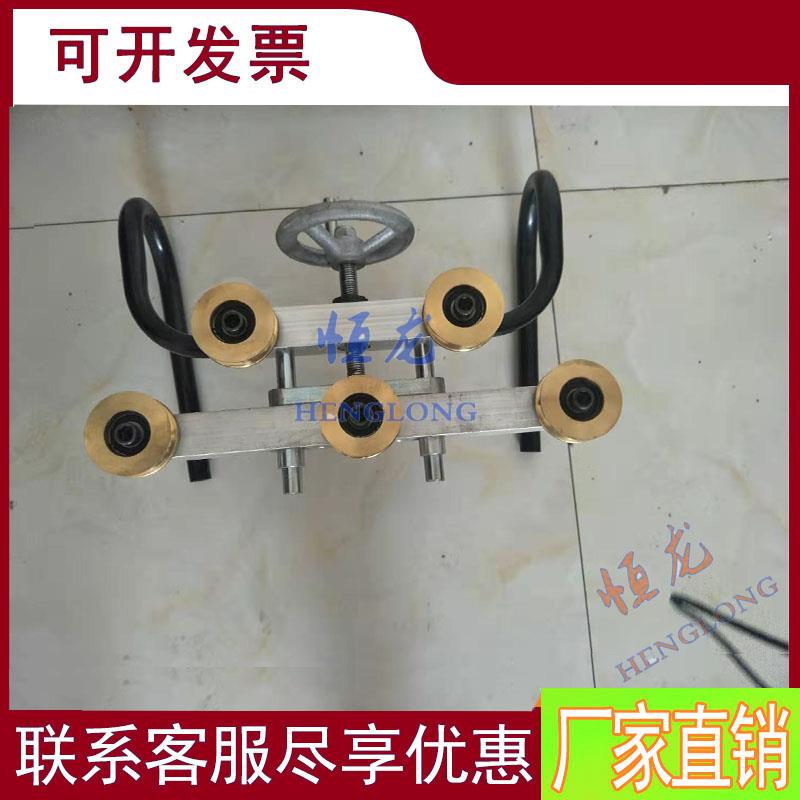

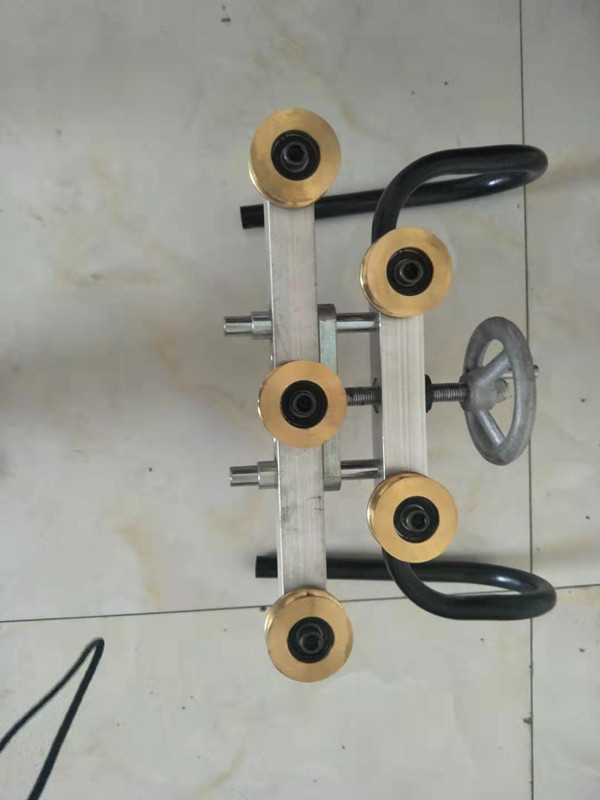

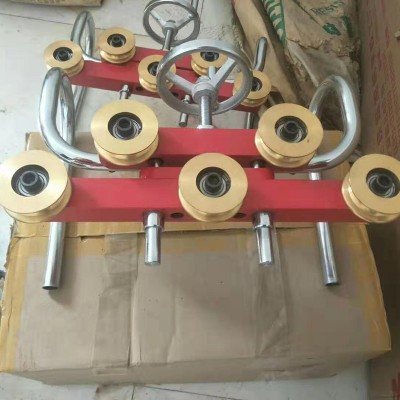

详细信息 五轮校直器参数：五轮接触线调直器通过五个铜质滚轮沿导线滚动实现对接触网线的校直。接触线校直器主要特点是：1.不易对接触网线表面产生损伤。2.调节简便、快捷。3.调节精度更高。4.体积小、重量轻、外形美观。接触线揋弯的专用工具，可以揋制任意角度，保证不扭曲线面，不伤线。设计了增力机构，操作有力，使用简便。铁路接触线专用煨弯器，适用范围85-150铜接触线。接触线校直器可以轻松的煨制导线，特别适合楔型线夹安装。本实用新型公开了一种接触线校直器，包括底座，底座上设置有两对导向轮，该两对导向轮在同一水平面上，相对应的每对导向轮的轮缘均相切，并且相对应的两对导向轮中，均有一个导向轮与底座可活动连接；该底座上在该两对导向轮之间设置有至少三个上、下交替的定位轮，接触线校直器该三个定位轮设置于同一水平面上，该水平面与两对导向轮所在的水平面相垂直，并且一侧定位轮的下边缘与另一侧两个定位轮的上边缘及相对应的两对导向轮的轮缘均在同一直线上；该导向轮及定位轮上分别设置有用于容纳接触线的轮槽。在本实用新型接触线校直器的多个轮对的作用下，无需在接触线上施加张力，即可使接触线恢复顺直、方便使用，对接触线无任何损伤。TCS-5性能特点：1. 机械校正装置，用于接触电车线，接触线校直器能够轻易的校正和保持通用电车线，电车线范围：85mm2、110mm2、120mm2、150mm2 。有铜校直轮和铁校直轮两种。2.校正后的导线无硬点，不会损伤导线，不会出现扭面现象，能保证电弓通过该处时过渡平滑。3.适用于张力为0KN-20KN的铜电车线的校直工作，最大校直弯度为30度。4.该工具采用手动操作（不使用电能等其它能源），体积小，重量轻，便于携带，操作安全、简单。
|
